NDSL拆機大冒險

前一陣子NDSL的上螢幕突然出問題
除了掃描線變得很明顯以外,整體色調也變得很淡
不過基本上還是不影響遊玩,所以一直沒去管他

最近因為NDSL電池老化問題,上網拍找了一下電池
又看到單賣上螢幕似乎滿便宜的
所以就在貪小便宜心態作祟之下,順便標了一個螢幕回來打算自己換
(天之聲:反正PSP都拆過了,NDS不算什麼啦(???)

還好現在這個網路資訊爆炸的時代
主機拆解教學還滿容易找到的
所以我當然要借用一下前人的經驗來大搞破壞一番
順便來個不專業拆機過程講解(?)

先聲明一下,這篇只是覺得有趣才順便寫的,而且圖解也不完整
如果有人看了這篇文跑去拆機又拆失敗的話,本人不負任何責任

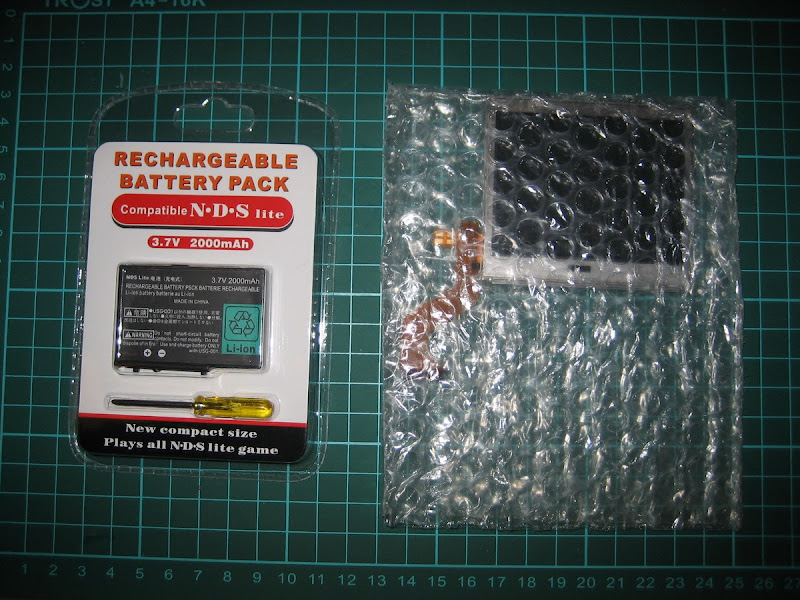

▲替換用的電池及上螢幕


▲多虧有保護殼,用了好幾年的機器仍然沒有半點刮傷


▲先把電池蓋打開以後,取出電池
 然後將外殼螺絲全部取下
 有兩顆隱藏的,要先把軟墊撬開(圖右上)

 由於需要特殊的Y字起子,我跑了一整天家庭五金都沒賣
 所以只好在網拍買了一把



▲將LR鍵取下(記得軸心跟彈簧不要弄丟)
 把上螢幕四周的軟墊撬開,取下螺絲
 這樣就可以拆掉上螢幕外殼



▲仔細地拔掉Wifi模組、麥克風以及上螢幕排線
 上下就可以完全分離

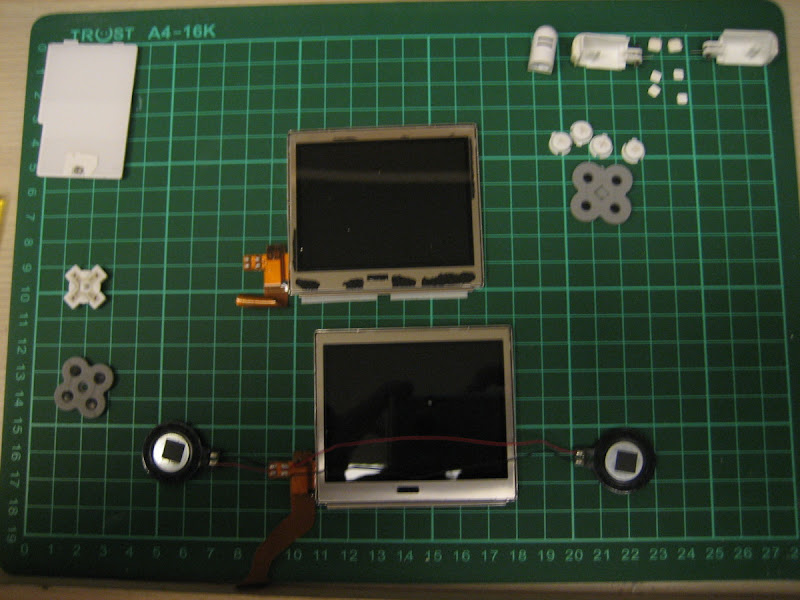

▲拆下來的舊螢幕(下)與準備要替換的新螢幕(上)
 這張圖跳過了一個步驟,就是從盒蓋軸心取出上螢幕排線
 因為軸心很窄,加上螢幕排線很脆弱,所以要慢慢來、多試幾次
 (舊螢幕反正都沒用了,所以我直接剪斷排線取出)

 然後因為喇叭是直接銲接在螢幕排線上
 所以必須移植到新螢幕上去



▲移植完成
 原來銲接的技術沒退步
 連我自己都很驚訝(?)



▲把零件全都反順序裝回去
 還順便把外殼清潔了一下



第一次裝好的時候,測試開機失敗
撥開機鈕後只有下螢幕閃一下,上螢幕沒動靜
接著就自動關機了

所以只好拆開來再把上螢幕排線重插一次
第二次組裝回去再開機就正常了,虛驚一場

下面是換螢幕前與換螢幕後的比較
(剛好在玩逆轉檢事2,遊戲中有上下螢幕相同的對比畫面可供參考)



▲換螢幕前
 左上與右下照理來說應該是相同顏色
 但因上螢幕故障而導致色彩偏藍,而且直條紋非常明顯



▲換螢幕後
 上下畫面色彩幾乎相同(有些微差異是因為打光)
 而且也沒有直條紋了



就這樣,換螢幕大冒險終於完美落幕

NDSL可以再戰10年!(應該沒法)
